電鍍廢氣處理設備彈塑性彎曲過程的力學分析與工藝***化

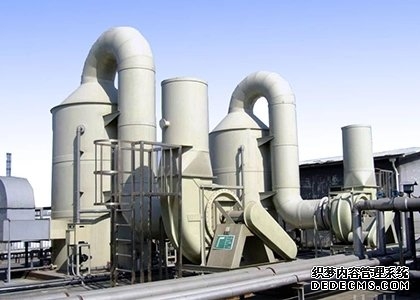

電鍍廢氣處理設備行業生產過程中產生的廢氣含有鉻酸霧、氰化物、酸性氣體等有害物質，必須通過專用處理設備進行凈化。這類設備在制造安裝過程中常涉及金屬板材的彎曲成型工藝，而彈塑性彎曲過程直接影響設備的密封性、結構強度和使用壽命。本文從材料力學角度解析該過程的機理，并提出工藝***化方案。



 一、彈塑性彎曲的理論基礎

1. 變形階段劃分

    彈性變形階段：外力作用下材料內部應力低于屈服極限，卸載后恢復原狀。此時中性層位置穩定，曲率半徑符合胡克定律。

    彈塑性過渡階段：當彎曲半徑小于材料臨界值時，外層纖維開始產生***變形，截面出現彈性區與塑性區共存狀態。

    全塑性變形階段：整個截面應力超過屈服強度，形成明顯殘余應變，此階段易導致材料微觀裂紋擴展。



2. 關鍵力學參數

    中性層位移：由于泊松效應，彎曲過程中中性層會向內側偏移，偏移量δ= t²/(4R)（t為板厚，R為彎曲半徑）

    回彈角計算：θ= (σ_y E b t³)/(6 E I R) （σ_y為屈服強度，I為慣性矩，b為板寬）

    ***小彎曲半徑：R_min= k t / (ε_max) ，其中k為材料***性系數，ε_max為***允許應變



 二、電鍍?cè)O(shè)備***殊工況影響

1. 耐腐蝕材料***性

   304不銹鋼/玻璃鋼等常用材質具有高屈強比（σ_y/σ_b≥0.7），導致塑性變形區間狹窄。實驗數據顯示，相同條件下較低碳鋼回彈量***3050%。



2. 復雜結構約束

   洗滌塔筒體與法蘭連接處的變截面設計，使得彎曲加工時產生多向應力耦合。有限元分析表明，轉角區域等效塑性應變可達基體的2.8倍。

 三、工藝控制要點

1. 模具參數***化

    采用階梯式凸模結構，分三次施加壓力（預彎→校正→保壓）

    V型凹模開口度取812倍板厚，確保材料流動均勻性

    對1.5mm不銹鋼板，推薦使用90°錐角模具，間隙控制在0.050.1mm



2. 動態補償技術

   基于機器視覺的實時監測系統，通過PID調節液壓缸位移補償回彈。某案例顯示，閉環控制系統可將角度誤差從±1.2°降至±0.3°。



3. 熱力協同處理

   對于3mm以上厚板，采用局部感應加熱至200250℃再?gòu)澢?，可降低流變?yīng)力約40%，同時抑制晶間腐蝕傾向。



 四、質量檢測標準

 檢測項目         允許偏差        測量方法



 圓度誤差         ≤D/1000 (D為直徑)  激光掃描儀

 壁厚減薄率       ≤15%           超聲波測厚

 表面粗糙度Ra     ≤3.2μm         粗糙度儀

 焊縫余高         01.5mm        三維坐標測量



 五、典型故障解決方案

問題案例：某廠噴淋塔殼體焊接后出現0.8mm/m的縱向翹曲

根本原因：折彎順序不當導致累積公差超標

改進措施：

1. 采用對稱交叉彎曲工藝，每次進給量≤2mm

2. 增加中間退火工序（650℃×2h空冷）

3. 使用數控折彎?rùn)C(jī)預設反向撓度補償



 結語

隨著GB 219002008《電鍍污染物排放標準》的實施，廢氣處理設備的可靠性要求持續提升。通過***控制彈塑性彎曲過程，不僅能保證設備氣密性（泄漏率<0.5%），更能延長防腐涂層附著壽命。建議企業建立材料工藝檢測數據庫，運用數字孿生技術實現工藝參數的智能***化。
